  • May 16, 2019

第12回 スケール・アップ/ダウンしてみよう ExaCS 編 | もしもみなみんがDBをクラウドで動かしてみたら

Eriko Minamino
Solution Engineer

もしもみなみんがDBをクラウドで動かしてみたら indexページ ▶▶

※本記事は2019/5時点のものになります


こんにちは!今年のゴールデンウィークは長かったですが、皆様いかがでしたでしょうか。

今年のゴールデンウィーク前後は、オンプレミス版Oracle Database 19c(19.3) のLinux版がリリースされ、待望の第2世代のオラクル・クラウドOracle Cloud Infrastructure(OCI) の東京リージョンがオープンしたりと、私としては嬉しいニュースがいっぱい出てきました!

早速、東京リージョンにOCI Exadata/OCI Database/Autonomous Databaseを作ってみました。サクサク動いているので、ぜひ使ってみてください。

今回は、そんな東京リージョンのOCI Exadataでも実施した、スケール・アップ/ダウンについて解説したいと思います。


■1. OCI Exadataのスケール・アップ/ダウンの対象は?

OCI Exadata は、動的にCPUコア数を変更することが可能です。

このCPUコアというのは、コンピュート(VM)の”OS”側で認識しているActiveなコアを指します。また、DBシステム=サービス・インスタンス全体に対しての変更になります。そのため、例えばノード毎にCPUコア数を変えることはできないので、コンピュート数の倍数が指定可能になります。

  • コンピュートのCPUコア数が対象
  • 0から利用しているシェイプ(Quarter/Half/Full)の利用可能なコア数の間で増減可能
  • 増減単位はコンピュート数(例えば、Quarterは2コンピュートなので、2の倍数で指定)
  • スケーリング(リソース変更)はオンライン

・マニュアル(以降は最新情報である英語マニュアルをポイントしていきます)
日本語 Oracle Cloud Infrastructure Documentation > Database > Exadata DBシステム
英語 Oracle Cloud Infrastructure Documentation > Database > Exadata DB systems


■2. スケール・アップ/ダウンしてみよう – コンソール編

では、実際にスケール・アップ/ダウンする方法を、まずはコンソール画面で見てみましょう。

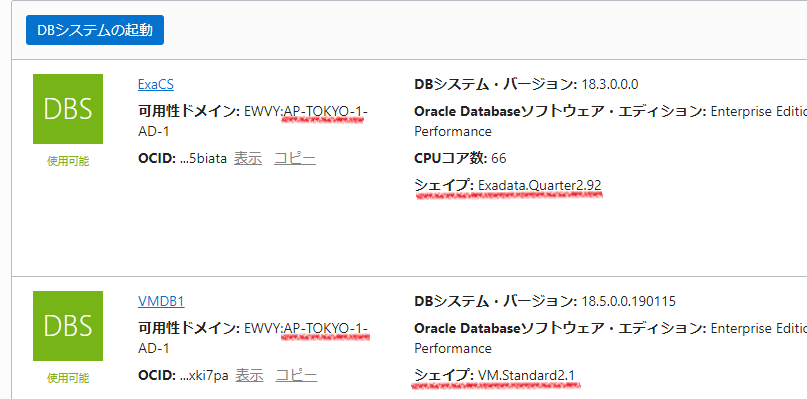

対象のDBシステムの詳細ページに行き、『DBシステム情報』に表示されている現在の『CPUコア数』を確認しましょう。
前回の記事でも触れましたが、このCPUコア数はDBシステム(サービス・インスタンス)全体での有効なCPUコア数です。つまり、今回の環境のシェイプはQuarter=コンピュート2台のため、コンピュートあたり33CPUコアが有効になっています。

確認したら、システム名の下にある『スケール・アップ/ダウン』のボタンをクリック。

『CPUコア数』を指定するボックスが表示されるので、現在のリソース数から変更したいCPUコア数を入力します。

今回は、66から88に変更してみます。

ステータスが『スケーリング進行中』から『使用可能』になると、リソースの内容も変わり、スケーリング成功です。

なお、オンラインでのスケーリングなので、ステータスがスケーリング進行中でもサービスの使用は可能です。

・マニュアル
Oracle Cloud Infrastructure Documentation > Database > Exadata DBシステム > Exadata DBシステムの管理 > Exadata DBシステムを拡張するには


■3. スケールアップ/ダウンしてみよう – CUI編

CLI(OCI CLI/REST/Terraformなど)でもスケール・アップ/ダウンは可能です。今回は、OCI CLIでの方法を紹介します。

<事前準備>

1. OCI CLIのセットアップ

今回はセットアップは完了している前提ですすめますが、まだこれからという方は下記をご参考にセットアップしてみてください。

・マニュアル
Oracle Cloud Infrastructure Documentation > コマンド・ライン・インターフェース > クイックスタート
・Oracle Cloud 公式ブログ コマンドライン(CLI)でOCIを操作する – Oracle Cloud Infrastructureアドバンスド

ちなみに、Oracle Cloud Developer ImageというOracle Cloudを利用する開発者向けのツールが全部入りのイメージが、マーケットプレイスから入手できるので、こちらを利用するとすぐにOCI CLIを使える状態になっているので簡単ですよ。

・参考 [OCI]Oracle Cloud Developer Imageの発表 (2019/04/02)

2. db-system-idの確認
スケール・アップ/ダウンのコマンドで、対象リソースの識別子としてインスタンス(DBシステム)のOCIDの情報が必要になります。

・コンソールからの確認

・OCI CLIでの確認

$ oci db system list --compartment-id <コンパートメントのOCID> \
 --query 'data[?"display-name"==`<表示名>`].{"display-name":"display-name","id":"id"}'

$ oci db system list --compartment-id <xxxxx> \
 --query 'data[?"display-name"==`ExaCS`].{"display-name":"display-name","id":"id"}'
 [
  {
    "display-name": "ExaCS",
    "id": "ocid1.dbsystem.oc1.ap-tokyo-1.<xxxxxx>"
  }
]

<スケール・アップ/ダウン>

まずは、OS側とデータベース側で認識しているCPUコア数を確認してみます。

-- OS側で認識しているActiveなコア数
#/bin/grep -c processor /proc/cpuinfo
66
-- DBインスタンス側で認識しているActiveなコア数
SQL> col name for a15
SQL> col value for a20
SQL> select inst_id,name,value from gv$parameter where  name='cpu_count'
   INST_ID  NAME                   VALUE
---------- -------------------- --------------------
          1 cpu_count              66
          2 cpu_count              66

ハイパースレッディングが有効なので、各コンピュート/DBインスタンスで66コアが認識されていますね。

では、OCI CLIでスケール・アップしてみましょう。

$ oci db system update –cpu-count <OCPU数> --db-system-id <db-system-id>

--1.現在のOCPU数を確認
$ oci db system get --db-system-id xxx --query  'data.{"1.Name":"display-name",\
"2.shape":"shape","3.cpu-core-count": "cpu-core-count"}'
{
  "1.Name": “ExaCS",
  "2.shape": "Exadata.Quarter2.92",
  "3.cpu-core-count": 66
}

--2.88 OCPUにスケール・アップ
$ oci db system update –cpu-count 88 --db-system-id <db-system-id>
…

--3.変更されたか確認
$ oci db system get --db-system-id xxx --query  'data.{"1.Name":"display-name",\
"2.shape":"shape","3.cpu-core-count": "cpu-core-count"}'
{
   "1.Name": “ExaCS",
   "2.shape": "Exadata.Quarter2.92",
   "3.cpu-core-count": 88
}

再度、OS側とデータベース側で認識しているCPUコア数を確認してみます。

#/bin/grep -c processor /proc/cpuinfo
88

SQL> col name for a15
SQL> col value for a20
SQL> select inst_id,name,value from gv$parameter where  name='cpu_count'
   INST_ID  NAME                   VALUE
---------- -------------------- --------------------
          1 cpu_count              88
          2 cpu_count              88

OS側だけではなく、DBインスタンス側でも認識しているコア数が増えていることがわかりますね。

ちなみに、oci db system-shape list コマンドで、各シェイプ毎の利用可能な最大OCPU数・スケーリングの単位(=ノード数)などが確認可能です。

$ oci db system-shape list  --compartment-id <xxx> --availability-domain EWVY:AP-TOKYO-1-AD-1 \
--query 'sort_by(data,&"available-core-count") [?contains("shape",`Exadata`)]\
.{"1.shape":shape,"2.available-core-count":"available-core-count","3.core-count-increment"\
:"core-count-increment"}' --output table

+---------------------+------------------------+------------------------+
| 1.shape             | 2.available-core-count | 3.core-count-increment |
+---------------------+------------------------+------------------------+
| Exadata.Quarter2.92 | 92                     | 2                      |
| Exadata.Half2.184   | 184                    | 4                      |
| Exadata.Full2.368   | 368                    | 8                      |
+---------------------+------------------------+------------------------+

・マニュアル OCI CLI Command Reference DB > system > update


■4. スケール・アップ/ダウンの影響は?

OCI ExadataでのCPUコア数のスケール・アップ/ダウンは、オンラインで行われます。そのため、実行中のトランザクションが中止されたり、セッションが切れるということがなく、必要な時=リソースが逼迫している処理中でもスケール・アップが可能です。

繰り返しになりますが、OS側で認識しているActiveなコア数が変更されます。前述した例では、データベース側で認識する利用可能なコア数も動的に自動で変わりましたが、これはデータベース側の設定次第になります。
デフォルトではデータベース側で利用可能なコア数は、OS側で認識しているコア数になります。これはCPU_COUNTパラメータの設定になります。CPU_COUNTパラメータに明示的に数値を設定する、インスタンス・ケージング機能を利用している場合、そのインスタンスで利用可能なコア数を明示的に設定されている状態なので、OS側で利用可能なコア数が増減したとしても、インスタンス側で利用可能なコア数は固定されている状態です。そのため、インスタンス・ケージングを利用している場合は、CPUコアのスケール・アップ/ダウンをした後にデータベース側のCPU_COUNTを変更しないとデータベース側で利用するリソースは増減しないので、ご注意ください。

・マニュアル Oracle Database データベース・リファレンス > CPU_COUNT

CPUコア数を0にスケール・ダウンした場合は、利用可能なリソースがゼロ=全コンピュートが停止状態になります。スケール・ダウンとは別にコンピュートの停止機能もありますが、状態としては同じものの課金の部分が異なります。
コンピュートの停止はただコンピュートが停止されるだけで課金は継続されますが、スケール・ダウンでCPUコア数を0にした場合は課金もコンピュートも停止します。そのため、CPU部分の課金を停止したい場合には、コンピュートの停止ではなくCPUコア数を0にスケール・ダウンしてください。


■5. まとめ

今回はOCI Exadataでのスケール・アップ/ダウンについて解説しました。

スケール・アップ/ダウンの機能は、「使いたい時に使いたいだけ」リソースを柔軟に増減できるクラウドならではのメリットなので、利用されたい方も多い機能だと思います。特にCLIについては、スケジューリングしたい場合や、スタンバイとしてOCI Exadataを利用しているケースで切り替え時にCPUを本番同等にするのに簡単にスクリプト化しておきたい場合など、色々なケースで利用可能かと思います。

サービスによってもスケール・アップ/ダウンの対象のリソースや動作に差がある場合があるので、利用するサービスごとに確認してくださいね。次回は、Autonomous Databaseでのスケール・アップ/ダウンについて解説しますので、ぜひそちらも見てみてください。
